TÔ MẶT CẮT – KÝ HIỆU VẬT LIỆU
Hatch là công cụ để tô vật liệu cho mặt cắt đối tượng. Để hatch vật liệu cần phải có biên dạng là 1 miền kín (tốt nhất nên là đường Polyline). Có thể Hatch 1 hoặc nhiều miền kín khác nhau.
Phím tắt: H
Chú ý đầu tiên trước khi dùng lệnh Hatch là miền cần Hatch phải thực sự kín. Do vậy trước khi hatch 1 miền nào đó thì ta nên làm 1 bước là dùng lệnh Joint để nối các đường biên của miền cần Hatch lại nếu miền đó được cấu tạo từ các đường rời rạc.
Hoặc có thể gọi lệnh trên Toolbars
Chẳng hạn cần tô nét Hatch cho 1 miền giới hạn bởi hình như nhật sau:

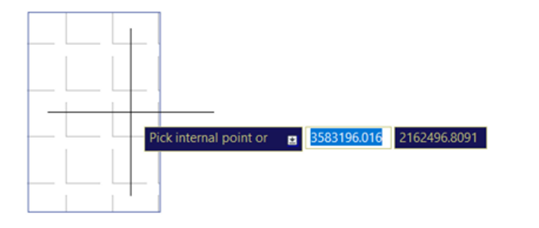

Gọi lệnh H_ > đưa chuột vào miền cần tô, miền đó được tự động tô nét Hatch
Để điều chỉnh mẫu Hatch, ta chú ý tại thẻ Hatch Creation sẽ xuất hiện các tùy chọn thiết lập mẫu Hatch:
1. Boundaries: cho phép ta chọn đường biên dạng giới hạn miền tô nét Hatch theo 2 cách là Pick Points (giống như trên, khi ta đưa chuột vào miền tô thì AutoCAD tự động bắt đúng miền tô đó) và Select (ta phải pick vào đường biên để AutoCAD nhận dạng đường biên của miền cần tô)
2. Pattern: chứa các mẫu tô vật liệu có sẵn.
3. Properties: chứa các điều chỉ về thuộc tính như độ trong suốt (Hatch transparecy), góc nghiêng nét Hatch (Angle), tỉ lệ hiển thị nét Hatch. Ta nhập số trực tiếp để điều chỉnh.
4. Options: chứa các tùy chọn cho mẫu Hatch. Trong đó có:
Associative là tùy chọn cho phép gắn nét Hatch với đường biên. Khi đường biên dịch chuyển, nét Hatch tự động bám theo. Tùy chọn này luôn bật. Ta có thể xem ví dụ mình họa sau để hiểu rõ hơn:
Tính năng Annotative giúp cho hiển thị vật liệu ở các tỉ lệ khác nhau đều giống nhau khi in. Điều này thích hợp khi trình bày bản vẽ nhiều tỉ lệ trong Layout.
Match properties tương tự lệnh Matchprop (Matchprop chính là viết tắt của Match properties) cho phép sao chép thuộc tính nét Hatch sắp tô theo 1 nét Hatch đã có sẵn từ trước. Chẳng hạn ta có 1 mẫu nét tô sẵn trong bản vẽ đã điều chỉnh cả tỉ lệ, kiểu pattern, góc nghiêng,... Bây giờ cũng vẫn dùng mẫu đó để tô cho 1 miền khác ta làm như sau: gọi lệnh H_ > click vào tùy chọn Match Properties > pick vào mẫu tô gốc > pick chọn biên cho miền cần áp dụng mẫu gốc.
Bài tập thực hành
