Không gian làm việc của SolidWorks
Hãy khởi động phần mềm lên bằng cách click đúp chuột vào icon trên màn hình, chờ trong giây lát phần mềm sẽ có cửa sổ như hình bên dưới.
1: Thanh Menu
2: Thanh tìm kiếm
3: 7 Tùy chọn hỗ trợ
Option: Chứa tất cả các thiết lập cho phần mềm như hệ thống màu sắc, các hiển thị, các chế độ vẽ, các thư mục quản lý File …

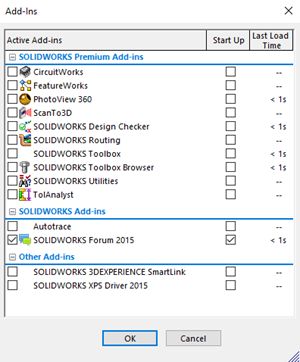

Add-Ins: Chứa các Add-Ins mà phần mềm hỗ trợ như hình, chẳng hạn như Scanto3D, Hỗ trợ máy quét 3D, SolidWorks Simulations Hỗ trợ phân tích, tính toán ….
Save/Restore Setings: Lưu lại các thiết lập hoặc đưa về chế độ mặc định ban đầu.
Button Size: Chế độ hiển thị kích cỡ biểu tượng , ở đây ta có ba tùy chọn là Small(Defaul), Medium và Large.
Text Size: Hoàn toàn tương tự ở mục này là kích thức các text.
Khởi tạo môi trường làm việc SolidWorks
Để khởi tạo file làm việc mới bạn có 3 cách
Bấm tổ hợp phím tắt Crtl + N, hoặc là bấm biểu tượng New, hoặc là vào File > New.
Part: cho phép xây dựng các chi tiết dạng khối
Assembly: Cho phép xây dựng mô hình lắp cụm chi tiết hoặc cụm máy hoàn chỉnh.
Drawing: Xây dựng các bản vẽ 2D.
Hãy chọn môi trường Part > OK để vào môi trường thiết kế chi tiết đơn, đây là môi trường chúng ta phải học cách sử dụng trước khi qua các môi trường khác . Chúng ta sẽ có môi trường như hình
Trên hình bạn thấy chúng ta có 5 vùng chính, trong đó 1 là môi trường Sketch được bật lên, vùng 2 chứa các thông tin thiết kế, vùng 3 chứa các lệnh con trong môi trường làm việc, vùng 4 chứa các tùy chọn điều kiển hiển thị, gán màu…, vùng 5 là vùng không gian vẽ.
Khi triển khai xây dựng khối 3D thì bạn phải vẽ biên dạng 2D, việc này có thể thực hiện bằng cách vẽ 2D trước rồi mới kích hoạt lệnh 3D
Trên thanh công cụ tab Sketch Click chọn công cụ Sketch > Click chọn mặt Font > Lúc này phần mềm tự động xoay về mặt phẳng vẽ.
