Cách xuất bản vẽ 3D sang 2D trong Autocad
1. Tạo hình chiếu chính
Khi nhìn cơ bản sẽ là khung nhìn đầu tiên cho bản vẽ. Nó có thể là hình chiếu của bản vẽ như (ront, top, right, left, bottom, back) của mô hình. Như thông thường, hình chiếu đứng hoặc bằng của mô hình được tạo đầu tiên

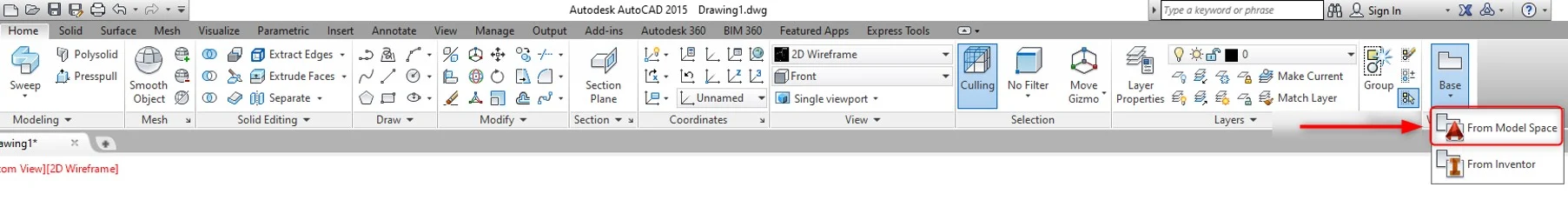

Để tạo hình chiếu cơ bản của mô hình. Click vào Home > View > Base > from Model Space trên thanh Ribbon.
Tiến hành chọn đối tượng cần xuất hình chiếu > chọn không gian xuất (Layout1)
Tiến hành bố trí lần lượt các hình chiếu trên bản vẽ
2. Hiệu chỉnh hình chiếu
Tại thẻ Drawing View cho phép ta hiệu chỉnh hình chiếu
1: Tạo hình chiếu mới từ hình chiếu được chọn
2: Tạo mặt cắt từ hình chiếu được chọn
3: Tạo hình chiếu chi tiết
4: Chỉnh sửa hình chiếu
+ 1: Thiết lập kiểu hiển thị
+ 2: Thiết lập tỉ lệ hình chiếu
5: Cập nhật hình chiếu theo đối tượng
Xem video hướng dẫn: https://www.tiktok.com/@trungtamtinhocquan6/video/7289375675474021633
Chúc các bạn thành công!
